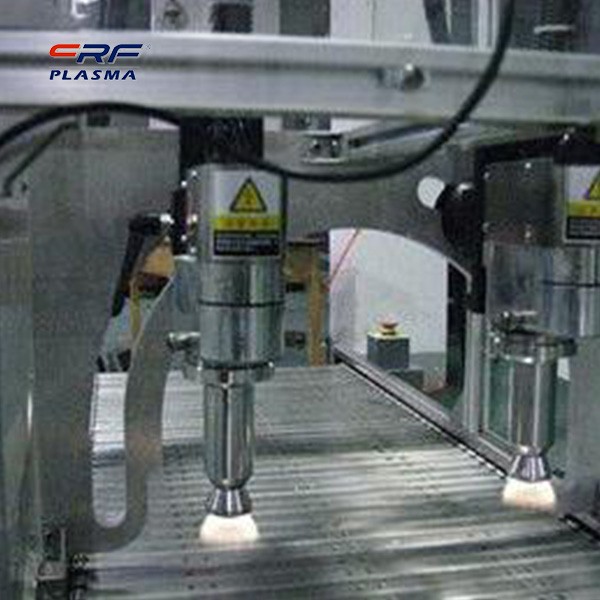

plasma清洗技術廣泛應用于微電子、光電子和MEMS封裝
一、倒裝焊接前plasma清洗
在電源芯片倒裝包裝方面，清洗電源芯片和載體的plasma，在倒裝焊前提高其表面活性，可有效的防止或減少空洞，提高附著力。另一個特點是提高填料邊緣的高度，提高包裝的機械強度，降低界面之間不同熱膨脹系數形成的剪切應力，提高產品的可靠性和使用壽命。

二、電源芯片粘接的plasma清洗
plasma清洗可用于電源芯片粘接前的處理。因為未經處理的材料普遍具有較強的疏水性和惰性，其表面結合能力往往較差，在粘接過程中易產生孔洞。表面活性化可以提高環氧樹脂等高分子材料在表面上的流動性，提供良好的接觸表面和片狀粘接物的滲透性，有效的防止或減少孔隙形成，提高導熱性能。常用的表面活(化)清洗工藝是通過氧、氮或其混合氣plasma來完成的。選用plasma對微波半導體器件管座進行燒結前清洗，有效的地確保了燒結質量。
三、清洗引線框架的plasma
引線框架在當今塑料密封中仍占有相當大的市場份額，主要選用導熱性、導電性、加工性能好的銅合金材料制成引線框架。然而，銅的氧化物和其他污染物會導致模塑料與銅導線框架分層，影響電源芯片粘接和導線鍵合的質量。保證線架的清潔是保證包裝可靠性的關鍵。實驗結果表明，氫-氬混合氣體可以有效地清除引線框架金屬層中的污染物，氫plasma去除了氧化物，氬離子化則促進了氫plasma量的增加。
四、plasma清洗管座管帽的
如果管帽存放時間長，表面會有陳舊，可能會有污染。首先清洗plasma，去除污染，然后封帽，可以顯著提高封帽的合格率。陶瓷封裝通常選用金屬漿印刷線作為鍵合區和蓋板密封區。在這些材料的表面電鍍Ni之前，用plasma清洗，去除有機污染，提高涂層質量。
       在微電子、光電子、MEMS包裝方面，plasma清洗技術廣泛應用于包裝材料的清洗和活(化)，對解決電子元件表面污染、界面狀態不穩定、燒結、鍵合不良等缺陷隱患，提高質量管理和工藝控制能力具有積極的可操作性，提高材料表面特性，提高包裝產品性能，需要選擇合適的清洗方法和時間。
